بوستر پمپ آتشنشانی

توضیحات

بوستر ست پمپ مجموعه‌ای است که کارکرد آب‌رسانی را در نیازهایی از قبیل تأمین آب آشامیدنی مصرفی، سیستم‌های گرمایش و سرمایش، سیرکولاسیون و آتش‌نشانی تأمین می‌نماید. در این میان، یکی از عمده‌ترین قسمت‌های تأسیسات اطفاء حریق آبی در ساختمان‌ها، بوستر پمپ آتش‌نشانی است. عوامل متعددی در عملکرد صحیح بوستر پمپ آتش‌نشانی تأثیرگذار است. طراحی و محاسبه، ساخت و کنترل، سرویس و نگهداری بوستر ست پمپ آتش‌نشانی بسیار حائز اهمیت است.

نخستین گام، انتخاب پمپ مورد استفاده در ساخت بوستر پمپ آتش‌نشانی است. انتخاب پمپ آتش‌نشانی بر اساس استانداردهای بین‌المللی صورت می‌گیرد.

قیمت بوستر پمپ آتشنشانی و عوامل موثر برآن

راهنمای انتخاب بوستر پمپ آتش نشانی

سایزینگ پمپ

بوستر پمپ آتش‌نشانی باید مجهز به پمپ‌های سانتریفوژ زمینی با سیل گرافیتی با یک قطره چکه آب در دقیقه از سیل آن باشد و استفاده از انواع پمپ‌های طبقاتی اعم از افقی یا عمودی در ساخت بوستر پمپ آتش‌نشانی مجاز نمی‌باشد.

بوستر پمپ‌های آتش‌نشانی می‌تواند همراه جاکی پمپ و یا بدون جاکی پمپ ساخته شوند. این پمپ‌ها برای ثابت نگه‌داشتن فشار در تمام زمان‌ها در سیستم آتش‌نشانی استفاده می‌شود که برای جبران افت فشار ناشی از نم و نشت آب از شیرآلات و اتصالات سیستم آتش‌نشانی بکار گرفته می‌شود، همچنین از ایجاد ضربه قوچ وقتی پمپ اصلی وارد مدار می‌شود، جلوگیری می‌کنند. بوستر پمپ آتش‌نشانی باید مجهز به دو پمپ اصلی باشد بطوریکه هر یک از آن‌ها قادر به تأمین حداکثر مقدار آب آتش‌نشانی موردنیاز در فشار موردنظر باشند. به عبارتی هر بوستر پمپ آتش‌نشانی دارای یک پمپ اصلی و یک پمپ رزرو مطابق با مشخصات پمپ اصلی است.

نقطه کار بوستر پمپ

مهم‌ترین مسئله در انتخاب پمپ آتش‌نشانی، منحنی مشخصه آن است. مناسب‌ترین پمپ جهت تأمین فشار سیستم آتش‌نشانی پمپی است که منحنی مشخصه آن در محدوده ظرفیت موردنظر، از شیب نسبتاً کم برخوردار باشد. منحنی عملکرد پمپ باید به‌گونه‌ای باشد که در دبی­های بیش از ۱۵۰ درصد نقطه کاری، هد پمپ بیش از ۶۵ درصد افت نکند. در چنین شرایطی تغییرات مصرف آب با تغییرات نسبتاً کم‌فشار توأم خواهد بود. اگرچه در این محدوده راندمان پمپ نسبتاً کم است ولی باید توجه داشت که بوستر پمپ آتش‌نشانی مصرف کاملاً محدود دارد، لذا پائین بودن راندمان آن تأثیرگذار نمی‌باشد.

تنظیم فشار

از آنجا که بوستر پمپ آتش‌نشانی یک مجموعه تقویت فشار دور ثابت است، تنظیم فشار در آن بسیار حائز اهمیت می‌باشد. تنظیم فشار در بوستر پمپ آتش‌نشانی به‌وسیله سوئیچ فشار انجام می‌گیرد. به دلیل اهمیت کاربرد این قطعه، بهتر است از برندهای معتبر استفاده گردد. بر اساس استانداردهای بین‌المللی هر یک از پمپ‌های اصلی در بوستر پمپ آتش‌نشانی باید از یک سوئیچ فشار به‌طور مستقل فرمان بگیرد.

هر سوئیچ فشار دارای دو تنظیم است:

1. دامنه فشار (Range)
2. تغییرات فشار (Diff)

در انتخاب سوئیچ فشار باید دقت شود تا دامنه و تغییرات فشار آن در محدوده فشار کار بوستر پمپ قرار داشته باشد. حداکثر فشار بوستر پمپ با دامنه فشار (Range) و حداقل فشار با توجه به کاهش فشار نسبت به فشار مذکور با تغییرات فشار (Diff) تنظیم می‌شود. این تنظیمات باید به‌گونه‌ای باشد که با توجه به منحنی مشخصه بوستر پمپ در حداقل و حداکثر مصرف آب آتش‌نشانی، حداکثر فشار بوستر پمپ پائین تر از حداکثر فشار سوئیچ فشار و حداقل فشار بوستر پمپ بیشتر از حداقل فشار سوئیچ فشار قرار گیرد. در این شرایط مادامی‌که از بوستر پمپ استفاده می‌شود، بوستر پمپ در حال کار خواهد بود ولی با بسته شدن آخرین مصرف‌کننده اطفاء حریق آبی، فشار بوستر پمپ به حداکثر فشار سوئیچ فشار می‌رسد و بوستر پمپ خاموش می‌گردد. باید توجه داشت که در بوستر پمپ‌های آتش‌نشانی مجهز به جاکی پمپ، پرشرسوئیچ این پمپ باید به‌گونه‌ای تنظیم شود که حداقل فشار آن بالاتر از حداقل فشار سوئیچ فشارهای پمپ اصلی و پمپ رزرو باشد تا به هنگام کار آن برای جبران نم و نشت شبکه آتش‌نشانی مانع از روشن شدن پمپ اصلی و رزرو شود.

شیرآلات

در ورودی و خروجی هر یک از پمپ‌های بوستر پمپ باید از شیر فلکه قطع و وصل استفاده شود. این شیرفلکه‌ها باید قبل از اتصال پمپ و سایر شیرآلات ملحق به آن، به کلکتورهای پمپ متصل گردند. در خروجی هر یک از پمپ‌های بوستر پمپ باید از شیر یک‌طرفه استفاده شود. استفاده از شیر یک‌طرفه موجب می‌گردد تا آب شبکه لوله‌کشی مجدداً به مخزن ذخیره آب برنگردد و یا آب خروجی هر پمپ از طریق خروجی سایر پمپ‌های بوستر پمپ که خاموش هستند، به‌واسطه کلکتور مکش مجدداً به مکش پمپ در حال کار برنگردد. لرزه‌گیر مهار دار در ورودی و خروجی هر یک از پمپ‌ها جهت جلوگیری از انتقال لرزش ناشی از کار هر یک از آن‌ها به سایر پمپ‌ها و شبکه لوله‌کشی باید نصب شود.

در مواردی که در ساخت بوستر پمپ‌ها از پمپ‌هایی با کیفیت بالا که عموماً بدون صدا و لرزش هستند استفاده گردد، نیازی به استفاده از لرزه‌گیر نمی‌باشد. در چنین مواقعی جهت جلوگیری از انتقال حداقل لرزش پمپ‌ها توصیه می‌شود در محل اتصال کلکتورهای مکش و رانش بوستر پمپ به شبکه لوله‌کشی از لرزه‌گیر استفاده شود. برای جلوگیری از ورود مواد خارجی به بوستر پمپ و شبکه لوله‌کشی و سایر تجهیزات اطفاء حریق آبی، در ابتدای لوله تغذیه آب خروجی از منبع ذخیره آب آتش‌نشانی باید از شیرفلکه قطع و وصل و سپس صافی با توری گالوانیزه یا استیل استفاده شود.

نوع شیر قطع و وصل ورودی و خروجی پمپ‌های بوستر پمپ و شیر قطع و وصل اصلی ورودی و خروجی بوستر پمپ عموماً کشویی یا پروانه‌ای است در صورت استفاده از شیر پروانه‌ای باید توجه داشت از آنجائی که باز و بسته کردن شیر با ربع گردش دسته شیر صورت می‌گیرد، این عمل به هنگام خاموش بودن پمپ و در غیر این صورت به‌ملایمت انجام شود تا شبکه مصرف با تغییرات آنی فشار و پدیده ضربه قوچ مواجه نشود.

شیرآلات مورد استفاده در ساخت بوستر پمپ تا ۲ اینچ دنده‌ای برنجی و از ۲/۱ ۲ اینچ به بالا چدنی فلنجی می‌باشد. در عمل برای همگونی می‌توان تا ۴ اینچ نیز از شیرآلات برنجی استفاده نمود. کلاس شیرآلات و اتصالات مورد استفاده در ساخت بوستر پمپ باید با توجه به فشار کار بوستر پمپ انتخاب شود. فشار کار شیرآلات و اتصالات باید حداقل ۵/۱ برابر فشار کار بوستر پمپ باشد. با توجه به اینکه فشار تست کارخانه‌ای شیرآلات و اتصالات نیز ۵/۱ برابر فشار کلاس مربوطه است، لذا در صورت رعایت موارد فوق انتخاب شیرآلات و اتصالات با ضریب اطمینان کافی انجام شده است.

کلکتور

ساخت کلکتورهای بوستر پمپ آتش‌نشانی از لوله و اتصالات در صورت رعایت کلاس کار آن‌ها بلامانع است ولی عموماً با توجه به بالا بودن فشار کار بوستر پمپ آتش‌نشانی و به‌منظور برخورداری از ضریب اطمینان بیشتر، ساخت کلکتورهای آتش‌نشانی اغلب با استفاده از لوله فولادی سیاه مانیسمان انجام می‌گیرد و برای شناخت از سایر بوستر پمپ‌ها در موتورخانه یا پمپ خانه پس از ضدزنگ با دو دست رنگ رویه قرمز روشن پوشیده می‌شود.

تابلو برق بوستر پمپ آتشنشانی

تابلوی برق بوستر پمپ از بخش‌های مختلفی ساخته می‌شود. در درجه اول، قاب تابلو از ورق سیاه به ضخامت مناسب، متناسب با ابعاد تابلو حداقل به ضخامت ۵/۱ میلی‌متر ساخته شود که با رنگ الکترواستاتیک کوره‌ای پوشیده می­شود. همچنین، قاب تابلو باید حداقل دارای درجه حفاظت IP-54 باشد. ابعاد تابلوی برق نیز باید به‌گونه‌ای باشد تا فضای کافی برای نصب تجهیزات تابلویی با فواصل مناسب به‌منظور امکان تعمیر و سرویس و نگهداری آتی وجود داشته باشد. برای عبور سیم‌های ارتباطی بین تجهیزات تابلویی باید از کانال‌های برق پلاستیکی با ابعاد مناسب به‌گونه‌ای استفاده شود که فضای کافی برای عبور سیم‌ها و یا تعویض آن‌ها وجود داشته باشد.

در تابلوی برق بوستر پمپ باید از چراغ‌های سیگنال یا LED برای نشان دادن عملکرد بوستر پمپ و کار هر یک از پمپ‌های بوستر پمپ وجود داشته باشد. علاوه بر چراغ‌های سیگنال مذکور، در بوستر پمپ‌های پیشرفته چراغ‌های دیگری برای نشان دادن حداقل سطح آب منبع ذخیره و آژیر اعلام خرابی و یا ترمینال‌های خاص برای نصب آن‌ها وجود دارد. تجهیزات تابلویی مورد استفاده در ساخت تابلوی برق بوستر پمپ با توجه به قدرت الکتروپمپ ها باید  انتخاب شود. همچنین، مدار قدرت الکتروپمپ های با قدرت ۱۵ اسب و به بالا باید با راه‌اندازی ستاره-مثلث باشد.

نصب و راه‌اندازی پمپ آتش‌نشانی

محل نصب بوستر پمپ آتش‌نشانی باید کاملاً تراز باشد و در مکانی نصب شود که فضای لازم و کافی برای سرویس و نگهداری بخش‌های مختلف آن از جمله تابلوی برق، الکتروپمپ­ها و غیره جود داشته باشد. یکی از تجهیزات جانبی بوستر پمپ که عموماً به هنگام نصب و راه‌اندازی باید موردتوجه قرار گیرد منبع دیافراگمی است. منبع دیافراگمی که در بوستر پمپ آتش‌نشانی در درجه اول برای جذب ضربه قوچ ناشی از روشن و خاموش شدن الکتروپمپ ها پیش‌بینی می‌شود، باید به‌واسطه لوله هم سایز با فلنج دیافراگم آن به کلکتور خروجی بوستر پمپ متصل شود. لوله مذکور در محل اتصال به کلکتور رانش بوستر پمپ باید به یک شیر فلکه قطع و وصل و در محل اتصال به منبع دیافراگمی به یک مهره ماسوره مجهز باشد تا امکان از مدار خارج کردن منبع دیافراگمی برای تعویض تیوپ آن فراهم شود. حجم منبع دیافراگمی درصورتی‌که سوئیچ فشارهای بوستر پمپ آتش‌نشانی با توجه به نقطه کار بوستر پمپ صحیح انتخاب و تنظیم‌شده باشد می‌تواند حتی ۱۰۰ لیتری نیز باشد.

سرویس و نگهداری بوستر پمپ آتشنشانی

بر اساس استانداردهای بین‌المللی بوستر پمپ‌های آتش‌نشانی باید دارای برنامه‌های سرویس و نگهداری مرتب از جمله بازدید روزانه، سرویس‌های هفتگی، ماهانه، سه‌ماهه، شش‌ماهه، سالانه و … باشند. متأسفانه علیرغم تأکید استاندارد NFPA، سرویس‌های لازم برای بوستر پمپ‌های آتش‌نشانی انجام نمی‌شود ازاین‌رو بهتر است از بوستر پمپ آتش‌نشانی خود سرویس استفاده شود.

در تابلوی بوستر پمپ آتش‌نشانی خود سرویس از تجهیزات خاصی استفاده شده است تا این امکان فراهم آید که هریک از پمپ‌های بوستر پمپ آتش‌نشانی در طول هفته متناسب با روز و ساعت تنظیم شده برای هر یک از آن‌ها به‌طور اتوماتیک برای مدت زمان معین قابل تنظیم روشن شود. روی کلکتور خروجی این نوع بوستر پمپ‌ها تأسیساتی پیش بینی شده است تا در طول زمان روشن بودن خود سرویس هر یک از الکتروپمپ ها آب خروجی از پمپ را از مسیر بای پاس مجدداً به منبع ذخیره آب آتش‌نشانی برگرداند.

علاوه بر تجهیزات مذکور، در خروجی لوله اصلی آتش‌نشانی از کلکتور رفت بوستر پمپ از یک فلوسوئیچ استفاده شده است تا به هنگام وقوع آتش‌سوزی و جاری شدن آب در شبکه آتش‌نشانی یا بسته شدن مدار برقی آن و امکاناتی که در مدار کنترل و فرمان تابلوی بوستر پمپ آتش‌نشانی خود سرویس پیش بینی شده، موجب باز شدن مدار خود سرویس مذکور گشته و بوستر پمپ را با همان فرمان‌های پرشرسوئیچ های پیش بینی شده کنترل نماید.

بوستر پمپ آتش‌نشانی خود سرویس، با از بین بردن خطر گریپاژ خودبه‌خود پمپ‌های بوستر پمپ (جامپ کردن پمپ‌های بوستر پمپ) موجب می‌گردد تا بوستر پمپ آتش‌نشانی همیشه آماده کار و مقابله با حریق باشد و ازاین‌رو توصیه می‌شود از بوستر پمپ‌های آتش‌نشانی خود سرویس در تأسیسات ساختمان استفاده شود.

آبنوس، تولید کننده بوستر پمپ آتشنشانی

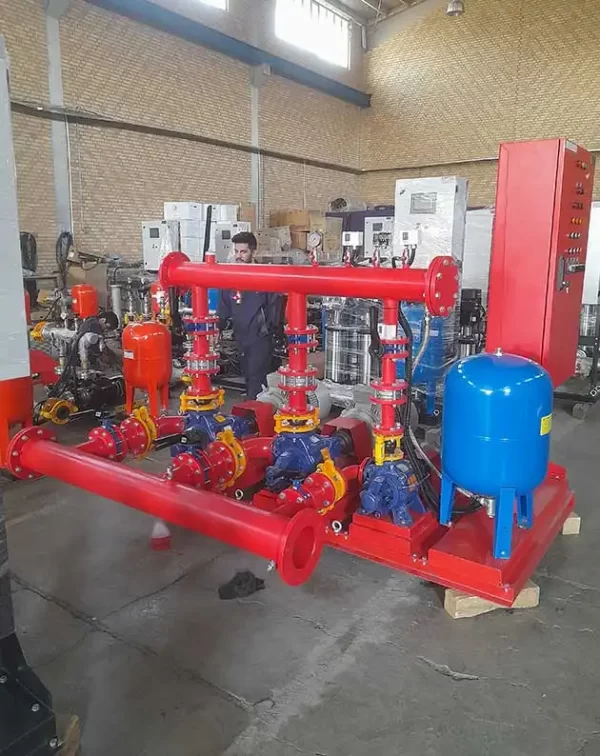

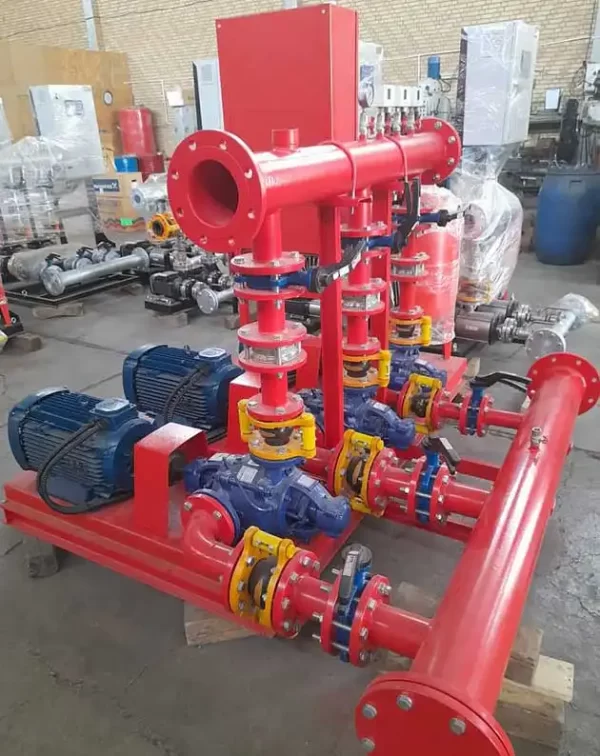

بوستر پمپ آتش نشانی یکی دیگر از انواع بوستر پمپ هایی که در ساختمان ها و صنایع مورد استفاده قرار میگیرد و آن سامانه یکپارچه ای است متشکل از دو یا چند پمپ که به صورت موازی به یکدیگر متصل شده اند به طوری که توانایی ایجاد فشار و دبی مورد نیاز یک سیستم آتش نشانی با حداقل انرژی مصرفی و بالاترین راندمان را دارا باشند.

ظرفیت یک بوستر پمپ آتش نشانی بستگی به نوع و تعداد لوازم آتش نشانی مورد استفاده در ساختمان دارد

آبنوس تولیدکننده بوسترهای آتشنشانی با رعایت کلیه ضوابط و مقررات آتشنشانی.

طراحی مناسب با توجه به ساختمان ، استفاده از بهترین پمپ ها، طراحی و تولید تابلوهای کنترل تخصصی و طراحی و اجرای بدنه بوستر پمپ برای داشتن بهترین و سریعترین عملکرد در زمان اطفا حریق نتیجه بیش از ۱۰ سال تجربه ما در آبنوس است.

بوستر پمپ و کلیه اجزای آن توسط اپراتور موتورخانه باید مرتبآ چک شوند. همچنین توجه به نکات زیر توصیه می گردد:
🔹صدای کارکرد بوستر ست باید نرمال و مشابه لحظه ی راه اندازی باشد، در صورت وجود صدای غیر عادی، علت باید ریشه یابی گردد.
🔹فونداسیون بایستی به گونه ای طراحی شده باشد که در دراز مدت شاسی بوستر به هیچ وجه از حالت تراز خارج نگردد.
🔹شیرهای یکطرفه، شیرهای قطع و وصل و کلکتورها از نظر کیفیت عملکرد چک شوند.
🔹اگر آب داخل منبع تخلیه شده و مجددآ پر شود، هواگیری پمپ ها حتمآ باید انجام گیرد.
🔹فشار باد درون منبع دیافراگمی توسط اپراتور کنترل شود و از سالم بودن دیافراگم اطمینان حاصل گردد.
🔹به علت رسوب املاح داخل آب درون لوله ها ممکن است پس از مدتی تنظیمات روی تابلو، مخصوصآ فشار مطلوب خروجی نیاز به بازبینی داشته باشد.
🔹صافی مرتبآ توسط اپراتور تمیز گردد.
🔹صحت کارکرد فیوزها، نشانگر تابلو و کلیدها حتمآ بررسی گردد. همچنین، اتصال سیم های برق کنترل شوند.
🔹اپراتور میزان فشار مطلوب تنظیم شده خروجی راچک نماید.
🔹تابلوی فرمان بوسترهای آبنوس مجهز به سیستم محافظت اتوماتیک از خشک کارکردن می باشند، لذا اگر آب کافی در کلکتور مکش موجود نباشد، بوستر پمپ استارت نخواهد خورد. چناچه عمل استارت به شکل دستی و بدون حضور آب کافی انجام پذیرد، دستگاه صدمه خواهد دید، لذا توصیه می شود قبل از محصول اطمینان از وجود آب کافی در کلکتور مکش، بوستر پمپ را بصورت دستی روشن نکنید.
🔹بوستر پمپ باید در محیطی تمیز و عاری از گرد و خاک مستقر شود و از هرگونه خوردگی و زنگ زدگی جلوگیری شود

آنچه امروزه جزو ضروریات ساختمان های بزرگ است رعایت مقررات آتشنشانی در اعلام و اطفا حریق می باشد.
استقرار تجهیزاتی از جمله بوسترهای آتشنشانی در ساختمانها به اطمینان خاطر ساکنین در کنترل حوادث احتمالی آتشسوزی و به حداقل رساندن تلفات ، کمک شایانی میکند. عملکرد سریع و کامل یک بوستر حاکی از کیفیت طراحی و استفاده از پمپ های مناسب است.
پمپ آتشنشانی باید بر اساس دبی مورد نیاز سیستم در شرایط حریق و فشار مورد نیاز دورترین مصرف کننده از نظر هیدرولیکی انتخاب شود. برای هر سیستم آتشنشانی آبی، باید دو پمپ اصلی در نظر گرفته شود. هرکدام از دو پمپ باید توان تامین ظرفیت سیستم را به طور کامل داشته و یکی از پمپ ها رزرو دیگری است. در صورتیکه بنابر دلایلی، پمپ اول از کار بیفتد، پمپ دوم باید بصورت اتوماتیک وارد مدار شود. هر سیستم آتشنشانی آبی، علاوه بر دو پمپ اصلی، باید مجهز به یک پمپ جوکی جهت تامین افت فشارهای جزئی شبکه لوله کشی باشد. پمپ جاکی همچنین از ایجاد ضربه قوچ زمانیکه پمپ اصلی وارد مدار می شود جلوگیری می کند.
ما در آبنوس متعهد هستیم تا با رعایت کیفیت آرامش خاطر را برای ساکنین ساختمان ها فراهم کنیم.



الزامات مجموعه پمپ آتشنشانی S1و S2

• مجموعه پمپ ساختمانهای گروه S1و S2باید شامل یک پمپ اصلی، یک پمپ رزرو و یک پمپ جوکی باشد. ظرفیت و مشخصات پمپ های اصلی و رزرو باید مشابه یکدیگر بوده و هر یک توان تامین آب مورد نیاز سیستم اطفای حریق ساختمان مربوطه را در فشار مناسب داشته باشند.
• پمپ اصلی و رزرو مورد استفاده در مجموعه پمپ ساختمانهای S1و S2باید از نوع گریز از مرکز کوپله مستقیم (اتابلوک) انتخاب شود.
• خط مکش هر یک از پمپ ها باید دارای شیر قطع کن و صافی و خط دهش باید دارای شیر یکطرفه و شیر قطع کن باشد.
• سایز خطوط مکش و دهش پمپهای اصلی در ساختمان های اداری و مسکونی باید حداقل ٢ ١/٢اینچ و چنانچه ساختمان دارای کاربری تجاری باشد، باید حداقل ٣اینچ انتخاب شود. چنانچه این سایز با سایز دهانه مکش یا دهش پمپ متفاوت باشد باید از تبدیل مناسب استفاده شود. سایز شیرآلات و اتصالات باید با سایز خطوط یکسان باشد.
• سایز کلکتور مکش باید حداقل ۵اینچ با ضخامت حداقل ٣,۴میلیمتر و کلکتور دهش حداقل ۴اینچ با ضخامت حداقل ٣,٠۵میلیمتر انتخاب شود.
• هر یک از پمپ ها باید دارای پرشرسوییچ مجزا باشند. نصب تمامی پرشر سوییچ ها روی کلکتور دهش پمپ بلامانع است. همچنین مجموعه پمپ باید مجهز به یک مانومتر روغنی با صفحه حداقل ۶سانتیمتری روی کلکتور دهش باشد.
• استفاده از مخزن تحت فشار در مجموعه پمپهای S1و S2الزامی نیست.
• تمامی اجزای تشکیل دهنده مجموعه پمپ، باید روی یک شاسی فولادی نصب و تثبیت شوند. شاسی باید از ناودانی با سایز حداقل ۶ساخته شود. شاسی باید تا زیر کلکتور مکش امتداد داشته و کلکتور مکش نیز در دو ناحیه توسط ساپورت مناسب، روی آن تثبیت شود.
• به منظور جلوگیری از آسیب ناشی از زلزله، روی کلکتورهای مکش و دهش پمپ )هنگام اتصال به خط مکش از مخزن و رایزر( باید لرزهگیر فلزی آکاردئونی نصب شود.
• مجموعه پمپ باید پس از پایان عملیات ساخت و مونتاژ به مدت ٢ساعت تحت فشار حداقل ١۴بار مورد آزمون هیدرواستاتیک قرار گیرد.
• هر کدام از پمپهای اصلی و رزرو باید مجهز به خط بای پس مجهز به شیر اطمینان یا صفحه روزنهدار با قطر مناسب باشند. همچنین کلکتور دهش باید دارای یک انشعاب تست و تخلیه با سایز ١/٢اینچ باشد.
• تابلوهای برق (جعبه تابلو و ریل های داخلی جهت نصب تجهیزات) باید از ورق فولادی به ضخامت حداقل ١ میلیمتر ساخته شده و دارای قفل، لولا، روبند و گوشواره بوده و توسط رنگ کوره ای الکترواستاتیک رنگ آمیزی شوند.
• فضای داخل تابلو باید به گونه ای طراحی شود که دسترسی به تجهیزات داخلی به منظور انجام بازرسی و تعمیرات، به سهولت امکان پذیر باشد. این فضا باید به گونه ای در نظر گرفته شود که امکان توسعه تابلو حداقل به میزان %١۵وجود داشته باشد.
• طراحی مدار الکتریکی باید به گونهای باشد که در صورت افت فشار و روشن شدن هر کدام از پمپها در شرایط حریق، عملکرد آن حتی در صورت افزایش فشار تا فشار تنظیم شده، قطع نشده و تا ١٠دقیقه ادامه یابد.
• تابلوی مجموعه پمپ باید به سیستم کشف و اعلامحریق با قابلیت ارسال فرامین حریق و خطا متصل شده و این ارتباط باید به نحوی باشد که هر دو وضعیت خطا و حریق تابلو برق، از تابلو به پنل اعلام حریق ارسال گردد.
• تابلو باید به رلهِ کنترل فاز مجهز باشد. این رله باید به یک آژیر بادی نصب شده روی بدنه تابلو، متصل شود. در صورت بروز خطای کنترل فاز، آژیر باید فعال شده و تا زمان مرتفع نشدن خطا، این آژیر نباید به صورت خودکار قطع شده و قطع آن باید فقط به صورت دستی و توسط اپراتور، امکان پذیر باشد
• استفاده از تمهیدات حفاظتی شدت جریان، در مدارهای تغذیه پمپ های اصلی مجاز نیست.
• راه اندازی الکتروموتور برای پمپهای تا توان ٧/۵کیلوات به روش مستقیم، مجاز است. برای توانهای بالاتر، باید از روش ستاره-مثلث استفاده گردد
