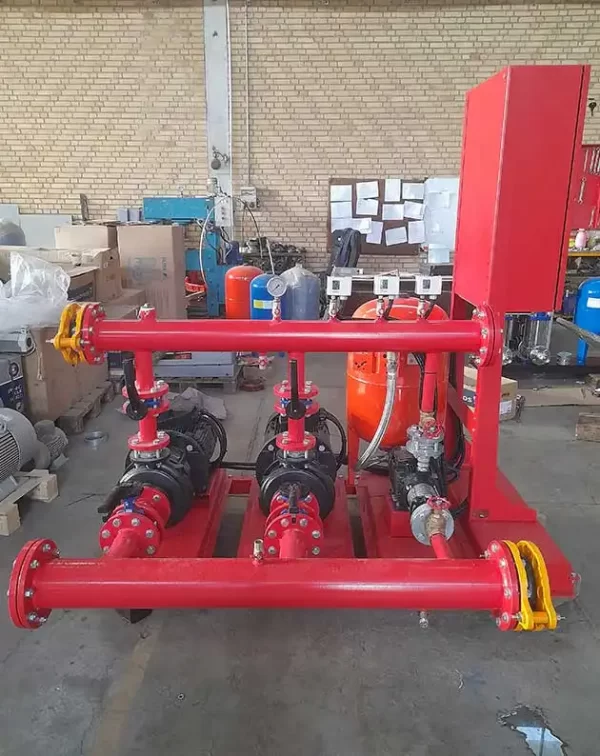

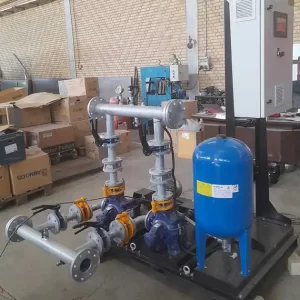

بوستر پمپ آتشنشانی

استقرار تجهیزاتی از جمله بوسترهای آتش نشانی در ساختمان ها به اطمینان خاطر ساکنین در کنترل حوادث احتمالی آتش سوزی و به حداقل رساندن تلفات، کمک شایانی می کند. عملکرد سریع و کامل یک بوستر حاکی از کیفیت طراحی و استفاده از پمپ های مناسب است.

بوستر پمپ های آتش نشانی آبنوس طبق ضوابط آتش نشانی در سه گروه S3, S2, S1 طراحی و تولید می شود.
میانگین امتیاز مشتریان
5.00/5
دسته بندی :

نقشه های فنی

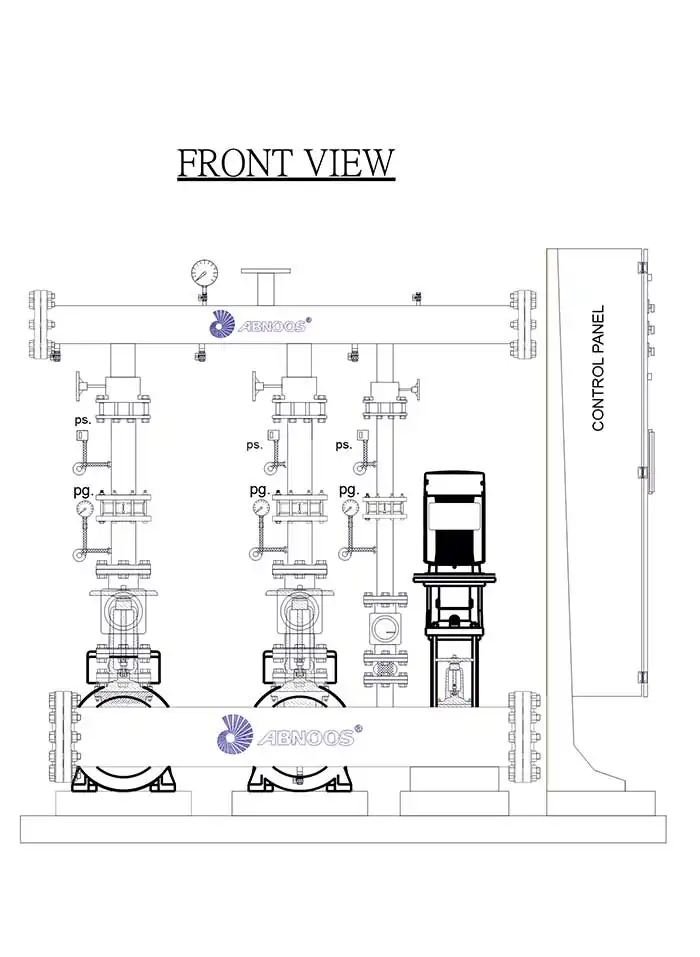

دیاگرام بوستر پمپ آتشنشانی

توضیحات

بوستر پمپ آتشنشانی

بوستر ست پمپ مجموعه‌ای است که کارکرد آب‌رسانی را در نیازهایی از قبیل تأمین آب آشامیدنی مصرفی، سیستم‌های گرمایش و سرمایش، سیرکولاسیون و آتش‌نشانی تأمین می‌نماید. در این میان، یکی از عمده‌ترین قسمت‌های تأسیسات اطفاء حریق آبی در ساختمان‌ها، بوستر پمپ آتش‌نشانی است. عوامل متعددی در عملکرد صحیح بوستر پمپ آتش‌نشانی تأثیرگذار است. طراحی و محاسبه، ساخت و کنترل، سرویس و نگهداری بوستر ست پمپ آتش‌نشانی بسیار حائز اهمیت است.

نخستین گام، انتخاب پمپ مورد استفاده در ساخت بوستر پمپ آتش‌نشانی است. انتخاب پمپ آتش‌نشانی بر اساس استانداردهای بین‌المللی صورت می‌گیرد.

پمپ بوستر آتشنشانی

سایزینگ پمپ

بوستر پمپ آتش‌نشانی باید مجهز به پمپ‌های سانتریفوژ زمینی با سیل گرافیتی با یک قطره چکه آب در دقیقه از سیل آن باشد و استفاده از انواع پمپ‌های طبقاتی اعم از افقی یا عمودی در ساخت بوستر پمپ آتش‌نشانی مجاز نمی‌باشد.

بوستر پمپ‌های آتش‌نشانی می‌تواند همراه جاکی پمپ و یا بدون جاکی پمپ ساخته شوند. این پمپ‌ها برای ثابت نگه‌داشتن فشار در تمام زمان‌ها در سیستم آتش‌نشانی استفاده می‌شود که برای جبران افت فشار ناشی از نم و نشت آب از شیرآلات و اتصالات سیستم آتش‌نشانی بکار گرفته می‌شود، همچنین از ایجاد ضربه قوچ وقتی پمپ اصلی وارد مدار می‌شود، جلوگیری می‌کنند. بوستر پمپ آتش‌نشانی باید مجهز به دو پمپ اصلی باشد بطوریکه هر یک از آن‌ها قادر به تأمین حداکثر مقدار آب آتش‌نشانی موردنیاز در فشار موردنظر باشند. به عبارتی هر بوستر پمپ آتش‌نشانی دارای یک پمپ اصلی و یک پمپ رزرو مطابق با مشخصات پمپ اصلی است.

نقطه کار بوستر پمپ

مهم‌ترین مسئله در انتخاب پمپ آتش‌نشانی، منحنی مشخصه آن است. مناسب‌ترین پمپ جهت تأمین فشار سیستم آتش‌نشانی پمپی است که منحنی مشخصه آن در محدوده ظرفیت موردنظر، از شیب نسبتاً کم برخوردار باشد. منحنی عملکرد پمپ باید به‌گونه‌ای باشد که در دبی­های بیش از ۱۵۰ درصد نقطه کاری، هد پمپ بیش از ۶۵ درصد افت نکند. در چنین شرایطی تغییرات مصرف آب با تغییرات نسبتاً کم‌فشار توأم خواهد بود. اگرچه در این محدوده راندمان پمپ نسبتاً کم است ولی باید توجه داشت که بوستر پمپ آتش‌نشانی مصرف کاملاً محدود دارد، لذا پائین بودن راندمان آن تأثیرگذار نمی‌باشد.

تنظیم فشار

از آنجا که بوستر پمپ آتش‌نشانی یک مجموعه تقویت فشار دور ثابت است، تنظیم فشار در آن بسیار حائز اهمیت می‌باشد. تنظیم فشار در بوستر پمپ آتش‌نشانی به‌وسیله سوئیچ فشار انجام می‌گیرد. به دلیل اهمیت کاربرد این قطعه، بهتر است از برندهای معتبر استفاده گردد. بر اساس استانداردهای بین‌المللی هر یک از پمپ‌های اصلی در بوستر پمپ آتش‌نشانی باید از یک سوئیچ فشار به‌طور مستقل فرمان بگیرد.

هر سوئیچ فشار دارای دو تنظیم است:

  1. دامنه فشار (Range)
  2. تغییرات فشار (Diff)

در انتخاب سوئیچ فشار باید دقت شود تا دامنه و تغییرات فشار آن در محدوده فشار کار بوستر پمپ قرار داشته باشد. حداکثر فشار بوستر پمپ با دامنه فشار (Range) و حداقل فشار با توجه به کاهش فشار نسبت به فشار مذکور با تغییرات فشار (Diff) تنظیم می‌شود. این تنظیمات باید به‌گونه‌ای باشد که با توجه به منحنی مشخصه بوستر پمپ در حداقل و حداکثر مصرف آب آتش‌نشانی، حداکثر فشار بوستر پمپ پائین تر از حداکثر فشار سوئیچ فشار و حداقل فشار بوستر پمپ بیشتر از حداقل فشار سوئیچ فشار قرار گیرد. در این شرایط مادامی‌که از بوستر پمپ استفاده می‌شود، بوستر پمپ در حال کار خواهد بود ولی با بسته شدن آخرین مصرف‌کننده اطفاء حریق آبی، فشار بوستر پمپ به حداکثر فشار سوئیچ فشار می‌رسد و بوستر پمپ خاموش می‌گردد. باید توجه داشت که در بوستر پمپ‌های آتش‌نشانی مجهز به جاکی پمپ، پرشرسوئیچ این پمپ باید به‌گونه‌ای تنظیم شود که حداقل فشار آن بالاتر از حداقل فشار سوئیچ فشارهای پمپ اصلی و پمپ رزرو باشد تا به هنگام کار آن برای جبران نم و نشت شبکه آتش‌نشانی مانع از روشن شدن پمپ اصلی و رزرو شود.

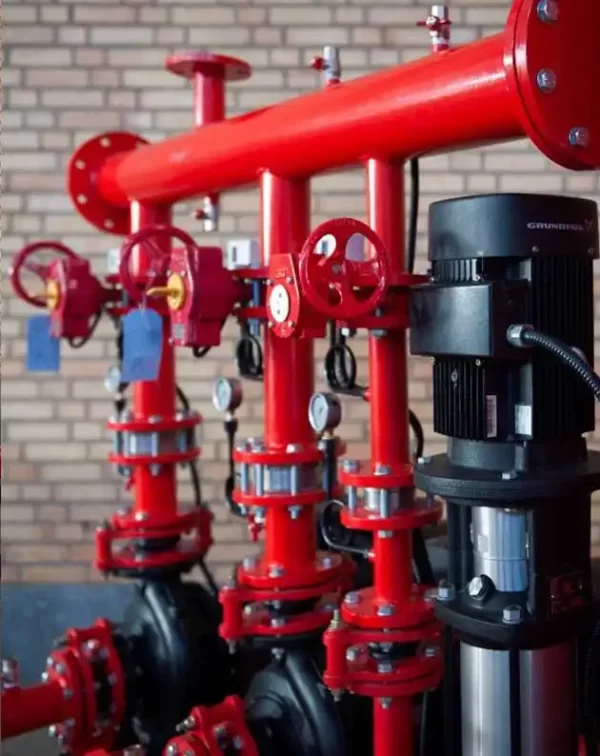

NB2

شیرآلات

در ورودی و خروجی هر یک از پمپ‌های بوستر پمپ باید از شیر فلکه قطع و وصل استفاده شود. این شیرفلکه‌ها باید قبل از اتصال پمپ و سایر شیرآلات ملحق به آن، به کلکتورهای پمپ متصل گردند. در خروجی هر یک از پمپ‌های بوستر پمپ باید از شیر یک‌طرفه استفاده شود. استفاده از شیر یک‌طرفه موجب می‌گردد تا آب شبکه لوله‌کشی مجدداً به مخزن ذخیره آب برنگردد و یا آب خروجی هر پمپ از طریق خروجی سایر پمپ‌های بوستر پمپ که خاموش هستند، به‌واسطه کلکتور مکش مجدداً به مکش پمپ در حال کار برنگردد. لرزه‌گیر مهار دار در ورودی و خروجی هر یک از پمپ‌ها جهت جلوگیری از انتقال لرزش ناشی از کار هر یک از آن‌ها به سایر پمپ‌ها و شبکه لوله‌کشی باید نصب شود.

در مواردی که در ساخت بوستر پمپ‌ها از پمپ‌هایی با کیفیت بالا که عموماً بدون صدا و لرزش هستند استفاده گردد، نیازی به استفاده از لرزه‌گیر نمی‌باشد. در چنین مواقعی جهت جلوگیری از انتقال حداقل لرزش پمپ‌ها توصیه می‌شود در محل اتصال کلکتورهای مکش و رانش بوستر پمپ به شبکه لوله‌کشی از لرزه‌گیر استفاده شود. برای جلوگیری از ورود مواد خارجی به بوستر پمپ و شبکه لوله‌کشی و سایر تجهیزات اطفاء حریق آبی، در ابتدای لوله تغذیه آب خروجی از منبع ذخیره آب آتش‌نشانی باید از شیرفلکه قطع و وصل و سپس صافی با توری گالوانیزه یا استیل استفاده شود.

نوع شیر قطع و وصل ورودی و خروجی پمپ‌های بوستر پمپ و شیر قطع و وصل اصلی ورودی و خروجی بوستر پمپ عموماً کشویی یا پروانه‌ای است در صورت استفاده از شیر پروانه‌ای باید توجه داشت از آنجائی که باز و بسته کردن شیر با ربع گردش دسته شیر صورت می‌گیرد، این عمل به هنگام خاموش بودن پمپ و در غیر این صورت به‌ملایمت انجام شود تا شبکه مصرف با تغییرات آنی فشار و پدیده ضربه قوچ مواجه نشود.

شیرآلات مورد استفاده در ساخت بوستر پمپ تا ۲ اینچ دنده‌ای برنجی و از ۲/۱ ۲ اینچ به بالا چدنی فلنجی می‌باشد. در عمل برای همگونی می‌توان تا ۴ اینچ نیز از شیرآلات برنجی استفاده نمود. کلاس شیرآلات و اتصالات مورد استفاده در ساخت بوستر پمپ باید با توجه به فشار کار بوستر پمپ انتخاب شود. فشار کار شیرآلات و اتصالات باید حداقل ۵/۱ برابر فشار کار بوستر پمپ باشد. با توجه به اینکه فشار تست کارخانه‌ای شیرآلات و اتصالات نیز ۵/۱ برابر فشار کلاس مربوطه است، لذا در صورت رعایت موارد فوق انتخاب شیرآلات و اتصالات با ضریب اطمینان کافی انجام شده است.

کلکتور

ساخت کلکتورهای بوستر پمپ آتش‌نشانی از لوله و اتصالات در صورت رعایت کلاس کار آن‌ها بلامانع است ولی عموماً با توجه به بالا بودن فشار کار بوستر پمپ آتش‌نشانی و به‌منظور برخورداری از ضریب اطمینان بیشتر، ساخت کلکتورهای آتش‌نشانی اغلب با استفاده از لوله فولادی سیاه مانیسمان انجام می‌گیرد و برای شناخت از سایر بوستر پمپ‌ها در موتورخانه یا پمپ خانه پس از ضدزنگ با دو دست رنگ رویه قرمز روشن پوشیده می‌شود.

تابلو برق بوستر پمپ آتش نشانی

تابلوی برق بوستر پمپ

تابلوی برق بوستر پمپ از بخش‌های مختلفی ساخته می‌شود. در درجه اول، قاب تابلو از ورق سیاه به ضخامت مناسب، متناسب با ابعاد تابلو حداقل به ضخامت ۵/۱ میلی‌متر ساخته شود که با رنگ الکترواستاتیک کوره‌ای پوشیده می­شود. همچنین، قاب تابلو باید حداقل دارای درجه حفاظت IP-54 باشد. ابعاد تابلوی برق نیز باید به‌گونه‌ای باشد تا فضای کافی برای نصب تجهیزات تابلویی با فواصل مناسب به‌منظور امکان تعمیر و سرویس و نگهداری آتی وجود داشته باشد. برای عبور سیم‌های ارتباطی بین تجهیزات تابلویی باید از کانال‌های برق پلاستیکی با ابعاد مناسب به‌گونه‌ای استفاده شود که فضای کافی برای عبور سیم‌ها و یا تعویض آن‌ها وجود داشته باشد.

در تابلوی برق بوستر پمپ باید از چراغ‌های سیگنال یا LED برای نشان دادن عملکرد بوستر پمپ و کار هر یک از پمپ‌های بوستر پمپ وجود داشته باشد. علاوه بر چراغ‌های سیگنال مذکور، در بوستر پمپ‌های پیشرفته چراغ‌های دیگری برای نشان دادن حداقل سطح آب منبع ذخیره و آژیر اعلام خرابی و یا ترمینال‌های خاص برای نصب آن‌ها وجود دارد. تجهیزات تابلویی مورد استفاده در ساخت تابلوی برق بوستر پمپ با توجه به قدرت الکتروپمپ ها باید  انتخاب شود. همچنین، مدار قدرت الکتروپمپ های با قدرت ۱۵ اسب و به بالا باید با راه‌اندازی ستاره-مثلث باشد.

نصب و راه‌اندازی

محل نصب بوستر پمپ آتش‌نشانی باید کاملاً تراز باشد و در مکانی نصب شود که فضای لازم و کافی برای سرویس و نگهداری بخش‌های مختلف آن از جمله تابلوی برق، الکتروپمپ­ها و غیره جود داشته باشد. یکی از تجهیزات جانبی بوستر پمپ که عموماً به هنگام نصب و راه‌اندازی باید موردتوجه قرار گیرد منبع دیافراگمی است. منبع دیافراگمی که در بوستر پمپ آتش‌نشانی در درجه اول برای جذب ضربه قوچ ناشی از روشن و خاموش شدن الکتروپمپ ها پیش‌بینی می‌شود، باید به‌واسطه لوله هم سایز با فلنج دیافراگم آن به کلکتور خروجی بوستر پمپ متصل شود. لوله مذکور در محل اتصال به کلکتور رانش بوستر پمپ باید به یک شیر فلکه قطع و وصل و در محل اتصال به منبع دیافراگمی به یک مهره ماسوره مجهز باشد تا امکان از مدار خارج کردن منبع دیافراگمی برای تعویض تیوپ آن فراهم شود. حجم منبع دیافراگمی درصورتی‌که سوئیچ فشارهای بوستر پمپ آتش‌نشانی با توجه به نقطه کار بوستر پمپ صحیح انتخاب و تنظیم‌شده باشد می‌تواند حتی ۱۰۰ لیتری نیز باشد.

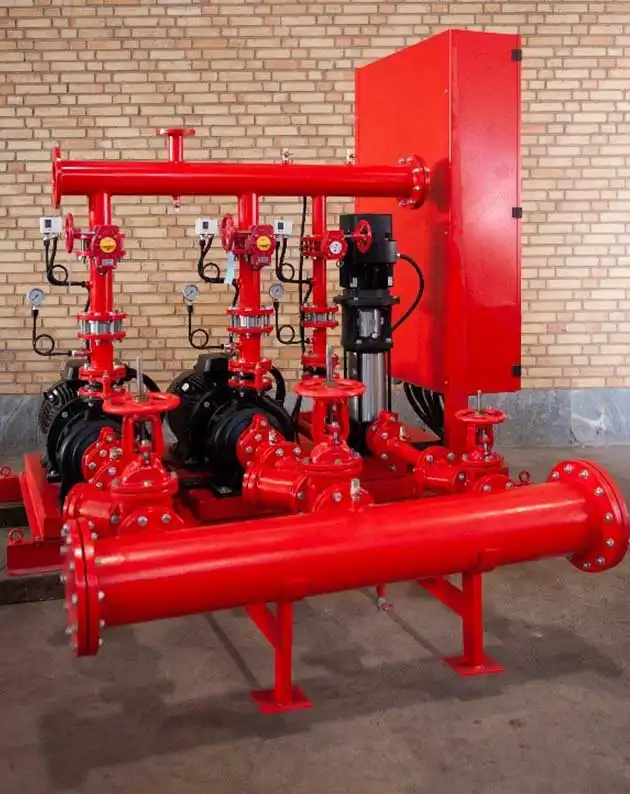

NB3

سرویس و نگهداری

بر اساس استانداردهای بین‌المللی بوستر پمپ‌های آتش‌نشانی باید دارای برنامه‌های سرویس و نگهداری مرتب از جمله بازدید روزانه، سرویس‌های هفتگی، ماهانه، سه‌ماهه، شش‌ماهه، سالانه و … باشند. متأسفانه علیرغم تأکید استاندارد NFPA، سرویس‌های لازم برای بوستر پمپ‌های آتش‌نشانی انجام نمی‌شود ازاین‌رو بهتر است از بوستر پمپ آتش‌نشانی خود سرویس استفاده شود.

در تابلوی بوستر پمپ آتش‌نشانی خود سرویس از تجهیزات خاصی استفاده شده است تا این امکان فراهم آید که هریک از پمپ‌های بوستر پمپ آتش‌نشانی در طول هفته متناسب با روز و ساعت تنظیم شده برای هر یک از آن‌ها به‌طور اتوماتیک برای مدت زمان معین قابل تنظیم روشن شود. روی کلکتور خروجی این نوع بوستر پمپ‌ها تأسیساتی پیش بینی شده است تا در طول زمان روشن بودن خود سرویس هر یک از الکتروپمپ ها آب خروجی از پمپ را از مسیر بای پاس مجدداً به منبع ذخیره آب آتش‌نشانی برگرداند.

علاوه بر تجهیزات مذکور، در خروجی لوله اصلی آتش‌نشانی از کلکتور رفت بوستر پمپ از یک فلوسوئیچ استفاده شده است تا به هنگام وقوع آتش‌سوزی و جاری شدن آب در شبکه آتش‌نشانی یا بسته شدن مدار برقی آن و امکاناتی که در مدار کنترل و فرمان تابلوی بوستر پمپ آتش‌نشانی خود سرویس پیش بینی شده، موجب باز شدن مدار خود سرویس مذکور گشته و بوستر پمپ را با همان فرمان‌های پرشرسوئیچ های پیش بینی شده کنترل نماید.

بوستر پمپ آتش‌نشانی خود سرویس، با از بین بردن خطر گریپاژ خودبه‌خود پمپ‌های بوستر پمپ (جامپ کردن پمپ‌های بوستر پمپ) موجب می‌گردد تا بوستر پمپ آتش‌نشانی همیشه آماده کار و مقابله با حریق باشد و ازاین‌رو توصیه می‌شود از بوستر پمپ‌های آتش‌نشانی خود سرویس در تأسیسات ساختمان استفاده شود.
