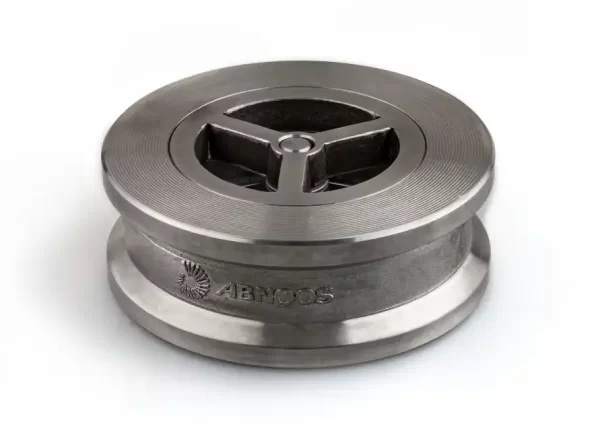

شیر یک طرفه بین فلنجی دیسکی

مشخصات فنی
جنس : استینلس استیل AISI 304 / AISI 316
فشار کاری : PN 40
اتصال : بین فلنجی
دما سیال : از +10 تا +185 سانتیگراد

دسته بندی :
MATERIALS
BODYDISCSPRING
AISI 304AISl304AISI 304
نقشه و جدول فنی محصول
نقشه فنی شیر یک طرفه
DIMENSION
DN (mm)LD1
(PN10-16)
D2
(PN25-40)
d0d1
322882823238
4031.592924046
504010810848.554
65401271276374
80501421427782
1006016216896105

توضیحات

شیر یک طرفه بین فلنجی دیسکی یا چک ولو ویفری وسیله‌ای محافظتی است که در سیستم‌های لوله‌کشی خانگی، موتورخانه‌ها، فاضلاب، صنایع نیروگاهی، کشاورزی، تصفیه‌خانه آب و صنایع شیمیایی و غیره که هرگونه جریان برگشتی را مسدود می‌کند.

شیرهای یک‌طرفه انواع مختلفی دارند. شیر خودکار دریچه ای بین فلنجی، نوعی شیر یک‌طرفه بوده که برای اتصالات فلنجی مناسب است و به دلیل ابعاد و وزن کمی که دارد، استفاده از آن در فضاهای کم و بسته بسیار مفید است. این نوع شیر را به دلیل اینکه بدون نیاز به اپراتور نسبت به کنترل شبکه اقدام می‌کند می‌توان جزو شیرهای اتوماتیک یا خودکار دسته‌بندی کرد. در طراحی این نوع شیر از یک دیسک با حرکت رفت و برگشتی برای قطع و وصل جریان سیال استفاده‌شده است.

شیر یک طرفه بین فلنجی دیسکی یا ویفری از ۴ قسمت اصلی تشکیل‌شده است:

  • بدنه
  • دیسک
  • فنر
  • نگه‌دارنده فنر

در این نوع از شیر یک طرفه بین فلنجی دیسکی، دیسک در محلی که وجود دارد، با زاویه ۹۰ درجه در جهت مسیر سیال حرکت کرده و میزان حرکت آن توسط فنری که در پشت دیسک قرارگرفته است، کنترل می‌گردد. بدنه اصلی به‌گونه‌ای طراحی‌شده است که دورتادور دیسک را در برمی‌گیرد. هنگامی که نیروی وارده بر دیسک که به‌وسیله فشار جریان سیال عبوری ایجاد می‌گردد از نیروی مقاومت فنر بیشتر باشد سبب می‌گردد که دیسک از محل نشیمن خود جداشده و درنتیجه جریان سیال از داخل آن عبور نماید.

هنگامی که اختلاف فشار در داخل شیر کاهش یابد در این حالت فنر بر دیسک نیرو وارد کرده و باعث می‌گردد که دیسک در محل نشیمن خود قرارگرفته و مسیر جریان را قبل از عبور جریان معکوس ببندد.

شیر یک‌طرفه دیسکی قابلیت اتصال به‌صورت عمودی ، افقی و مورب  را دارا می‌باشد و به دلیل محدوده وسیع کاربرد از مایعات داغ، بخار، گاز، سیستم‌های کندانس و… آن‌ها را به شیرهای بسیار پرکاربردی در صنعت مبدل ساخته است.
