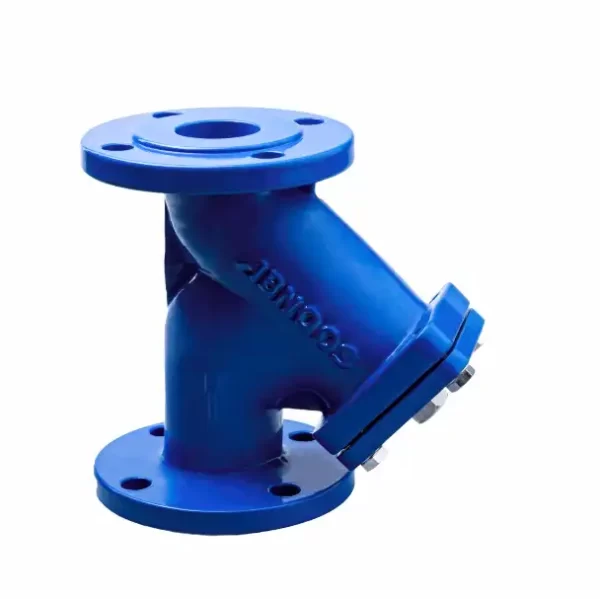

صافی تیپ y

مشخصات فنی
جنس : چـُدن
فشار کاری : PN 16
اتصال : فلنجی
دما سیال : از +10 تا +120 سانتیگراد

دسته بندی :
VALVE TEST PRESSURE (Bar)
MAX. OPERATING PRESSURE BODY/SHELL TEST SEATTEST
101511
162417.6
MATERIALS
PARTMATERIALS
BODYGG 25 CAST IRON
SEALING GASKETO-RING (EPDM-NBR-SILICON)
FILTERAISI 304
COVERST 37 STEEL
WASHERGALVANIZED STEEL
COVER BOLTSGALVANIZED STEEL
NUTBRASS
نقشه و جدول فنی محصول
نقشه فنی صافی
DIMENSION
DN (mm)LKDO/ I X nWeight (kg)
4020011015019x47.9
5023012516519x410.5
6529014518519x414.6
8031016020019x819.7
10035018022019x824.3
12540021025019x839
15048024028523x855.3

توضیحات

معرفی صافی تیپ y آبنوس

به‌طورکلی صافی y شکل یا صافی تیپ y به دلیل حجم کم و کارایی بالا یکی از متداول‌ترین صافی‌های مورداستفاده در کلیه سیستم‌های آب‌رسانی و تأسیساتی است. این نوع صافی که دارای افت فشار بسیار پایینی بوده، باهدف حفاظت از سیستم پمپاژ مورداستفاده قرار می‌گیرد. در بسیاری موارد سیال مورداستفاده برای مصرف، حاوی ذرات ریز، مواد معلق یا اجسامی است که حتماً باید از ورود آن‌ها به پمپ جلوگیری به عمل آید تا به پمپ صدمه‌ای نرسد؛ بنابراین باید از یک صافی برای این منظور استفاده شود.

مزایای صافی تیپ y

یکی از مزایای صافی y شکل این است که جهت تخلیه ناخالصی‌ها از داخل سبد نیازی به خارج کردن صافی از خط لوله نبوده و همچنین امکان خالی کردن ناخالصی‌ها از درون سبد، بدون قطع جریان نیز مقدور است. این کار با استفاده از پیچ تخلیه که روی درپوش توری قرارگرفته است، صورت می‌گیرد. بدین منظور در زمان تعیین‌شده، پیچ تخلیه کاملاً باز می‌شود و درنتیجه کلیه ناخالصی‌های تجمع یافته در داخل سبد به همراه سیال بیرون می‌ریزد. سایر موارد مصرف این تجهیز صنعتی در سیستم‌های انتقال آب، تصفیه‌خانه آب، کاربردهای صنعتی، موتورخانه، شبکه توزیع و شبکه آتششانی می‌باشد.
